SOE测试仪/开关量信号发生器库号：M414327

SOE测试仪/开关量信号发生器（128 路）型号:TDS128S库号：M414327 查看hh

SOE测试仪

型号：TDS128S

TDS128S 型 SOE 测试仪具有多达128路无源模拟干接点型开关量输出通道。可按顺序触发、逆序触发、分组同步、重复脉冲四种模式输出测试脉冲序列。仪器内部采用了石英晶体信号源和配套用微处理器,输出时

产品型号：型号:TDS128S
厂商性质：经销商
更新时间：2026-06-22
访问量：5

立即咨询

联系电话：010-59410839

产品详情

SOE测试仪/开关量信号发生器库号：M414327

SOE测试仪/开关量信号发生器（128 路）型号:TDS128S库号：M414327 查看hh

SOE测试仪

型号：TDS128S

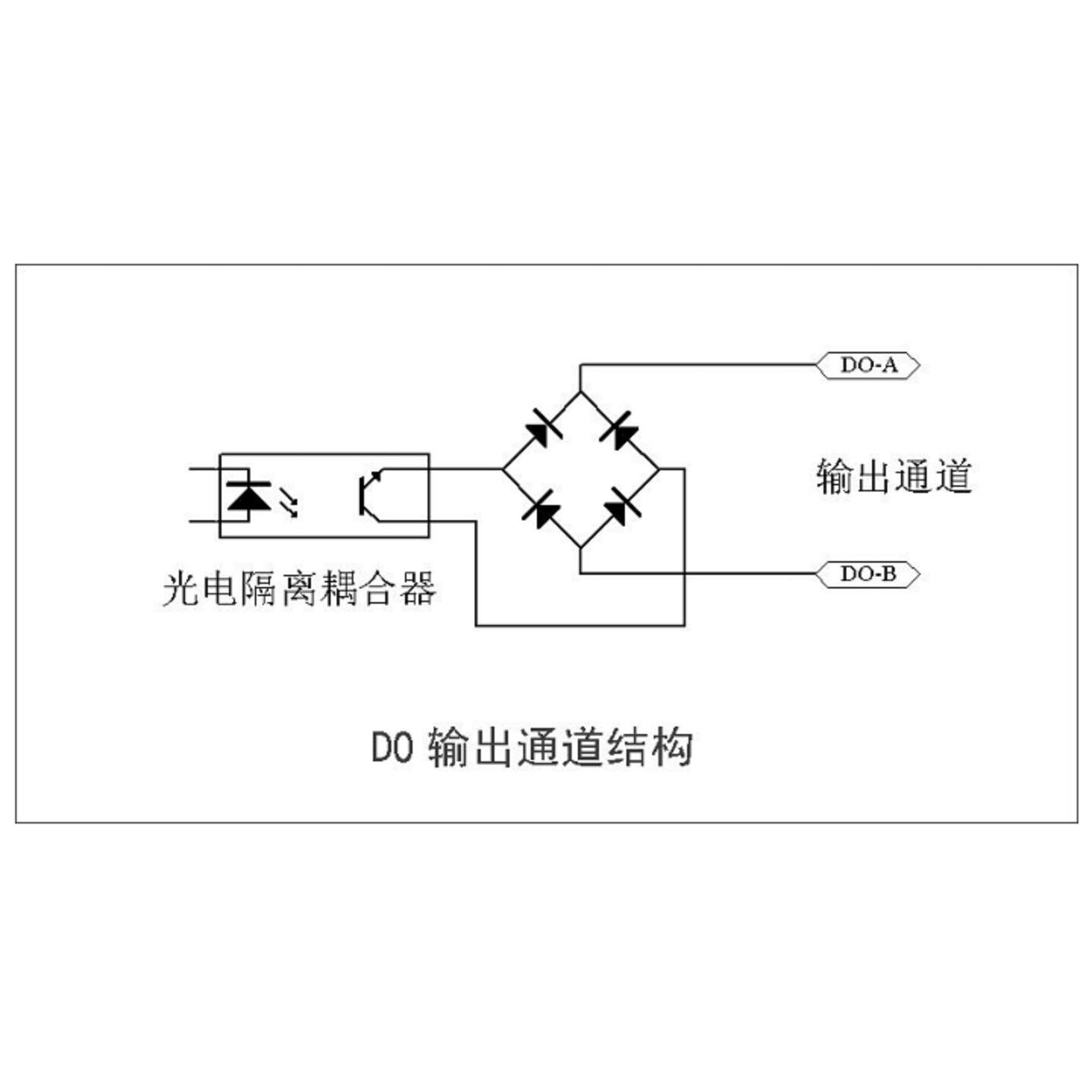

TDS128S 型 SOE 测试仪具有多达128路无源模拟干接点型开关量输出通道。可按顺序触发、逆序触发、分组同步、重复脉冲四种模式输出测试脉冲序列。仪器内部采用了石英晶体信号源和配套用微处理器,输出时基稳定，输出序列信号的间隔时间可在0.1ms-999ms任*意设置，输出为光电隔离无源模拟接点，该仪器采用触摸式彩色液晶显示屏作为人机界面。操作简洁，无需培训，即开即用，测试工作一键完成。整套仪器集成于一个便携式手提箱内，抗震防*水、防潮、防尘，可方便的带到工业现场使用。该仪器适用于发电、送变电、电力设备及部门，做为SOE记录设备的校准检验工具，也适用于电科院、调试院、实验室等做为基础装备。

测试原理

SOE 测试仪是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE 模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。

技术条件

开关量输出通道：128 个

开关量输出类型：无源模拟干接点

触发模式：顺序触发，逆序触发、分组同步，重复脉冲

触发间隔：0.1ms-999.9ms（以 0.1ms 为单位可调）

时基精度：±3us(1ms 间隔测试)

稳定度：20ppm

工作电源：AC220V50Hz（10W）

工作温范围：-10-55℃

外形尺寸：三防仪器箱（380X310X120mm）
